200 2DB

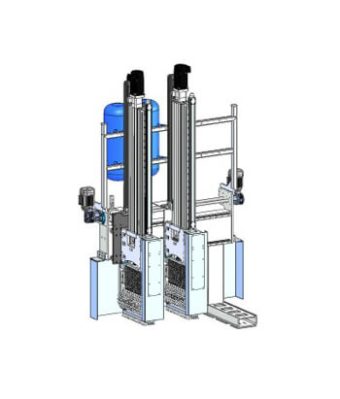

Unità di spazzolatura stampi su presse per iniezione gomma aventi carico di stampaggio 200 ton.Strutture fissa e mobile in carpenteria d’acciaio lavorato alla macchina utensile.Salita e discesa degli assi guidata da guide lineari a ricircolo di sfere e motorizzata mediante attuatori lineari. Motorizzazione elettrica delle spazzole rotanti con trasmissione tramite cinghia dentata integrata nella struttura. Movimento di spostamento orizzontale guidato da guide lineari a ricircolo di sfere mediate motore elettrico. Impianto opzionale di soffiaggio dello stampo.
| Tecnical data | ||
| Numero di assi/ Number of axis / Achsen Nr. | 2 | |
| Numero spazzole/ Number of brush/ BÜrsten Nr | 2 | |
| Lunghezza spazzole/ Brush length/ Bürstenlänge | mm | 445 |
| Diametro spazzole/Brush diameter/Bürstendurchmesser | mm | 190 |
| Useful stroke adjustment brush A min | mm | 114 |
| Useful stroke adjustment brush A MAX | mm | 644 |
| Useful stroke adjustment brush B min | mm | 190 |
| Useful stroke adjustment brush B MAX | mm | 720 |
| Min: lunghezza stampo/mold width/ Mindestlänge Form | mm | 340 |
| Max: lunghezza stampo/mold width/ Länge Form | mm | 900 |
| Useful vertical stroke brushes | mm | 1100 |
| Spessore setole/ Bristle thickness/ Borstendichkle | mm | 0,4-0,6-0,8 |
| Motorized linear actuator for brush’s vertical | movement 1 e 2 | |
| Potenza nominale/ Nominal power/Nennleistung | kW | 1,451 |
| Corrente nominale / Nominal current/ Nennstorm | A | 2,84 |
| Velcoità nominale /Rated speed/ Nenndrehzahl | Rpm | 3000 |
| Brushes’ electrospindles | ||
| Potenza nominale/ Nominal power/Nennleistung | kW | 2 x 0,75 |
| Corrente nominale / Nominal current/ Nennstorm | A | 4,3/,2,6 |
| Velcoità nominale /Rated speed/ Nenndrehzahl | Rpm | 3000 |
| General | ||
| Voltaggio Nominale/ Nominal voltage/ Nennleistung | V | 380 |
| Frequenza/ Frequency/ Frequenz | Hz | 50 |
| Pressione massima/ Max air pressure/ Luftdruck | bar | 6 |
| approximative mass of the brushing unit | kg | 550 |
| Lunghezza/ Lenght machine/ Maschinenlänge (L) | mm | 1570 |
| Larghezza /Width machine/ Maschinenbreite (W) | mm | 840 |
| Altezza /Heigth machine/ Maschinenhohe (H) | mm | 2360 |
